美國CPC打造液體冷卻的專用接頭_LQ6 系列接頭特別為液體冷卻應用設計
塑料管快速插撥接頭和普通接頭的領軍企業 Colder Products Company(CPC)宣布推出其 LQ6 系列接頭。LQ6 系列接頭特別為液體冷卻應用設計，使用了已申請專利的閥門新技術，開創了這類專用接頭先河。
CPC Liquid cooling for electronic QDs from CPC get even cooler Video
LQ6 系列接頭使用鍍鉻黃銅、聚砜和不銹鋼材料制造，確保了可以信賴的強度以及對大范圍應用的化學相容性。LQ6 系列快速插撥接頭專門為需要多次裝卸循環的冷卻應用設計，有各式配置可供選擇。液體冷卻應用需要使用高品質和高性能的接頭，而 LQ6 系列便是理想的選擇，例如電子芯片制造和檢測設備、服務器、PC/臺式電腦游戲、數據中心、激光冷卻和 MRI 系統、電源系統、高端醫療機器等需要冷卻的醫療器械。
CPC LQ6 Series couplings PDF 資料下載
CPC打造液體冷卻的專用接頭
塑料管快速插撥接頭和普通接頭的領軍企業 Colder Products Company(CPC)宣布推出其 LQ6 系列接頭。LQ6
系列接頭特別為液體冷卻應用設計，使用了已申請專利的閥門新技術，開創了這類專用接頭先河。在液體冷卻應用中，無滴漏的連接至關重要。這類接頭為應用帶來了可靠性、安全性和易用性。
“新 LQ6 系列的設計牢靠，使接頭得以經受長期使用，斷開連接時在可靠的保護下不會發生滴漏” Colder Products Company 工業部門經理
Dennis Downs 說，“盡管 LQ6 有可裝卸成千上萬次的優點，而真正讓其與眾不同的是其在連接狀態下長期使用的可靠性。” LQ6
系列接頭包括無溢漏截止閥，使其從冷卻管線斷開時即使帶壓也不會有溢漏或滴漏。LQ6 已申請專利的閥門設計在連接時提供了冗余密封，又加上了一道防泄漏保護。通過直觀并且符合人體工程學的指鎖，LQ6 向用戶供了“Colder 咔嗒聲”來確認完成了可靠的連接。另外，LQ6 使用冷色調藍或暖色調紅的彩色編碼,提供了冷卻管線之間即時的視覺差異。

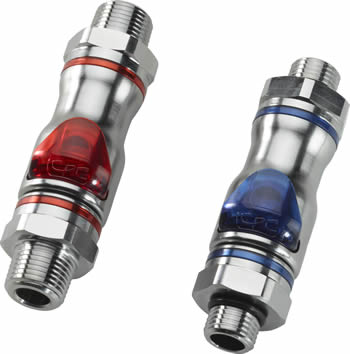

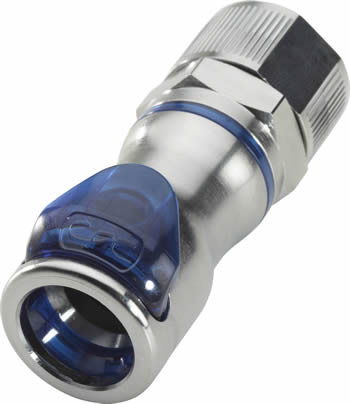

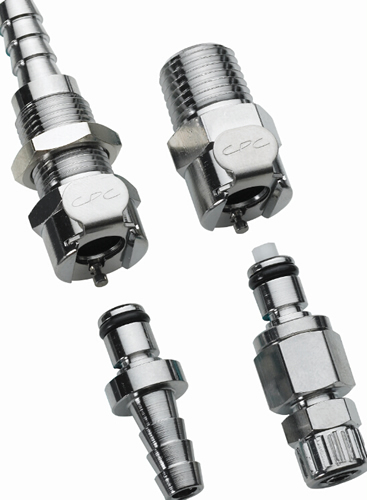

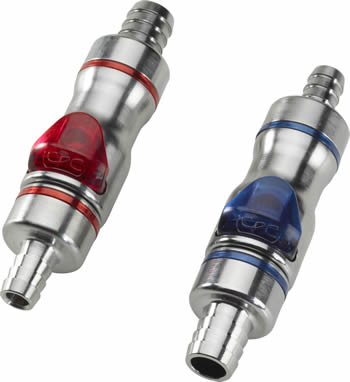

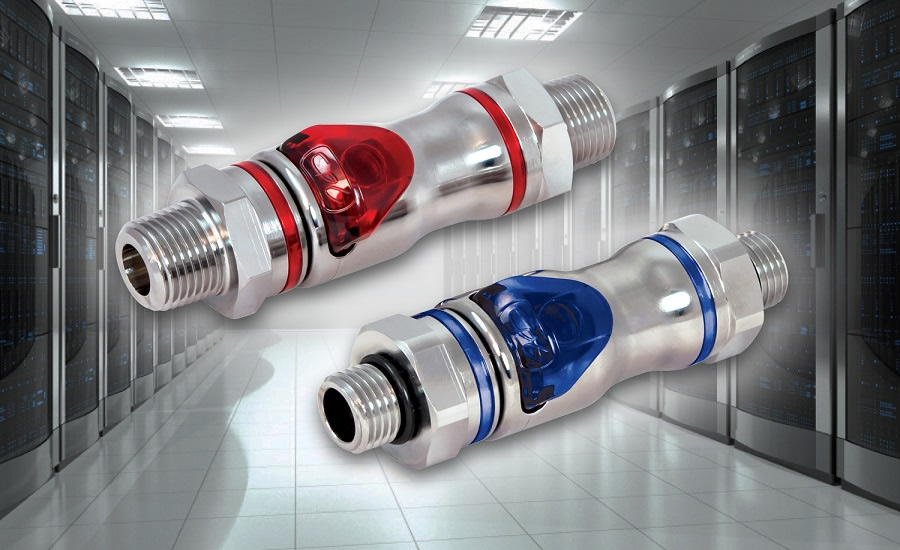

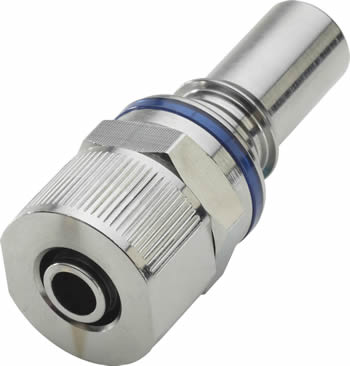

LQ6 系列快速插撥接頭圖片：
所謂刀片服務器(準確的說應叫做刀片式服務器 blade server)是指在標準高度的機架式機箱內可插裝多個卡式的服務器單元，實現高可用和高密度。是一種HAHD(High Availability High Density，高可用高密度)的低成本服務器平臺，是專門為特殊應用行業和高密度計算機環境設計的，其主要結構為一大型主體機箱，內部可插上許多“刀片”，其中每一塊"刀片"實際上就是一塊系統主板。它們可以通過"板載"硬盤啟動自己的操作系統，如Windows"NT/2000、Linux等，類似于一個個獨立的服務器，在這種模式下，每一塊母板運行自己的系統，服務于指定的不同用戶群，相互之間沒有關聯。不過，管理員可以使用系統軟件將這些母板集合成一個服務器集群。在集群模式下，所有的母板可以連接起來提供高速的網絡環境，并同時共享資源，為相同的用戶群服務。在集群中插入新的"刀片"，就可以提高整體性能。而由于每塊"刀片"都是熱插拔的，所以，系統可以輕松地進行替換，并且將維護時間減少到小。
這些刀片服務器在設計之初都具有低功耗、空間小、單機售價低等特點，同時它還繼承發揚了傳統服務器的一些技術指標，比如把熱插拔和冗余運用到刀片服務器之中，這些設計滿足了密集計算環境對服務器性能的需求；有的還通過內置的負載均衡技術，有效地提高了服務器的穩定性和核心網絡性能。而從外表看，與傳統的機架式服務器/塔式服務器相比，刀片服務器能夠大限度地節約服務器的使用空間和費用，并為用戶提供靈活、便捷的擴展升級手段。
刀片服務器比機架式服務器更節省空間，同時，散熱問題也更突出，往往要在機箱內裝上大型強力風扇來散熱。此型服務器雖然空間較節省，但是其機柜與刀片價格都不低，一般應用于大型的數據中心或者需要大規模計算的領域，如銀行電信金融行業以及互聯網數據中心等。
刀片式服務器已經成為高性能計算集群的主流，在全球超級500 強和國內100強超級計算機中，許多新增的集群系統都采用了刀片架構。由于采用刀片服務器可以極大減少所需外部線纜的數量，可以大大降低由于線纜連接故障帶來的隱患，提高系統可靠性。
數據中心及計算機服務器液體冷卻用高效快速插拔接頭
如何以高效、有效且安全的冷卻系統消除服務器散發的廢熱，在數據中心基礎設施設計過程中越來越引起人們的關注。多數數據中心設施都采用大型空調系統和大量的循環空氣消除廢熱。但是以制冷空氣冷卻服務器的方法成本高、效率低。很多時候，電費是數據中心的大運行開支。此外，計算機服務器運行更快，數據中心機架密度更高，想通過氣流實現有效冷卻變得不太現實。
因此，服務器制造商們轉而采用液體冷卻系統，試圖以更高效的方式消除熱量。這一理念其實并不新奇。早在20世紀60年代中期，第一臺超級計算機就已經采用液體冷卻防止設備發生自毀。隨著計算機向著更高效的方向發展，并且所產生的廢熱越來越少，空氣冷卻開始變得實用起來。然而，當今的微型處理芯片體積越來越小、功能達到了前所未有的強大，但與此同時所產生的熱量也越來越多。隨著CPU時鐘頻率和機架功率密度的提高，制造商們又再次選擇以液體冷卻方式消除余熱。另外，水性循環液體的去熱效率比氣流高30倍，因此采用液體冷卻能夠大大降低運行成本。盡管液體冷卻的技術仍然在發展，如今的液體冷卻應用正經歷逐步調整，以適應數據中心運行的需要，并且逐步模塊化，以便于進行維護，實現和空氣冷卻系統一樣簡便，并防止在服務器更換時產生滴漏、泄漏或溢出。
服務器用典型液體冷卻系統包括一塊板式熱交換器，直接安裝在服務器微型處理器、CPU或者其他熱量集中區域。熱交換器可以將CPU散發的熱量傳輸?shù)揭话阌伤鸵叶蓟旌弦航M成的循環液體上。溫度較低或者處于室溫的液體向板式熱交換器供應，吸收熱量后的液體則通過撓性管運出。吸收熱量后的液體終將流向中央液體-空氣或液體-液體熱交換器，該熱交換器可配有冷卻器系統，有些型號也可能沒有冷卻器系統。
關鍵部件

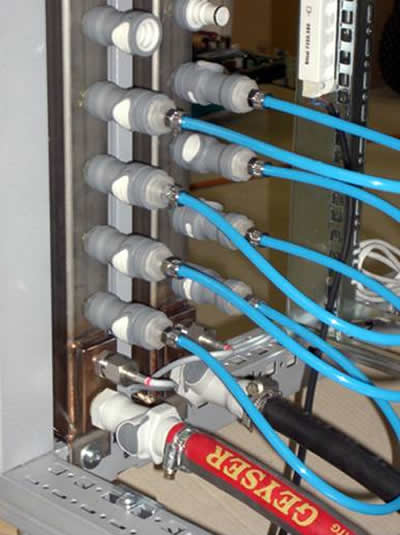

液體冷卻系統有一樣關鍵部件——快速插拔接頭。這種快速插拔接頭將撓性管連接起來，撓性管的作用是將冷卻液輸送至各個服務器，并回收到服務器機架上的中央歧管，服務器機架終和中央液體-空氣或液體-液體熱交換器相連。當需要維護或更換服務器時，接頭應易于斷開，并且不會有冷卻液滴落或溢到敏感電子器件上。應在選擇服務器或其他高端計算機液體冷卻用快速插拔接頭時，應采用如下設計和性能，以確保可靠性、便利性和實惠性。
Connectors for liquid-cooling applications
Posted by Mary Gannon on Thursday, November 21, 2013
LQ6 series connectors from Colder Products Co. (CPC), St. Paul, Minn., are designed specifically for liquid cooling applications, featuring a new patent-pending valve technology that helps deliver reliability, security and ease-of-use to cooling applications where a drip-free connection is critical.

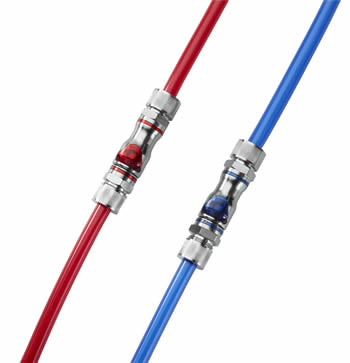

Colder-LQ6DConnectorsTubes“The rugged and robust design of the new LQ6 Series makes it possible for the couplings to withstand long-term use with ultra-reliable protection from drips at disconnect,” says Dennis Downs, specialty industrial business unit manager for Colder. “Although the LQ6 can be connected and disconnected thousands of times, what really makes it different is its reliability in applications with long periods in the connected state.”
LQ6 Series couplings include non-spill shutoff valves that allow disconnection from the cooling line, even under pressure, with no spills or drips. The valve design provides redundant sealing when connected, providing added protection against leaks. With its intuitive, ergonomic thumb latch, the LQ6 provides users an audible click to ensure that a reliable connection has been made. In addition, LQ6 color-coding of chrome with cool blue or warm red provides instant visual difference between cooling lines.
Designed specifically for liquid cooling, CPC’s LQ Series quick disconnect couplings for critical fluid handling applications provide ultra-reliable, drip-free protection for valuable electronics. Features include automatic non-spill shutoff valves, integral terminations and redundant sealing during connection. Available in 1/4” and 3/8” flow paths, warm red or cool blue, multiple configurations and custom solutions. Suitable for data center server racks, PC, high-performance computers, chiller and medical equipment applications.
The LQ6 Series couplings are constructed from chrome-plated brass, polysulfone and stainless steel materials that ensure dependable strength and chemical compatibility for a wide range of applications. Designed specifically for cooling applications requiring multiple connect and disconnect cycles, LQ6 Series quick disconnect couplings are available in an assortment of configurations. Ideal liquid cooling applications include electronics chip fabrication and test equipment, servers, PC/desktop gaming, data centers, laser cooling; and in medical devices that need to be cooled such as MRI systems, power systems, high-end medical machines.
Colder Products Co.
