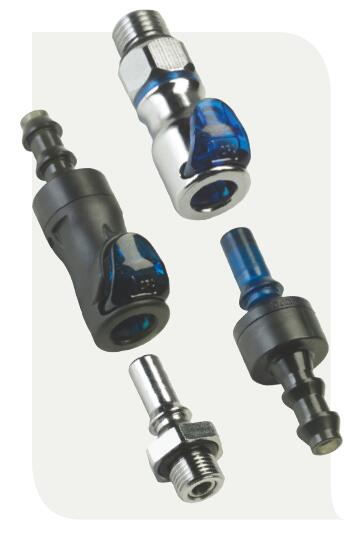

流體管理系統要保持長期無泄漏，要求配備堅固耐用的接頭。隨著液體冷卻越來越多地用于高性能計算和數據中心應用，這些行業要求使用針對其需求的快速斷開接頭。使用專為重工業用途而設計的金屬卡套式接頭的時代已成為過去。此外，先進的材料擴大了快速接頭的選擇范圍。Long-term, leak-free performance in fluid management systems requires robust connectors. As liquid cooling is increasingly deployed in high performance computing and data center applications, these industries demand quick disconnects (QDs) purpose-built for their needs. Gone are the days of making do with metal ball-and-sleeve connectors designed for heavy industrial use. Also, advanced materials are expanding the range of available QD options.
在歷史上，金屬因其強度和耐用性而成為首選材料。但金屬的重量、成本和腐蝕敏感性促使熱能工程師和液體冷卻系統設計師尋找替代材料。隨著材料的發展，由高性能熱塑性塑料制成的快速接頭所具備的性能足以匹敵，甚至在某些情況下完全超越金屬材料。例如，快速接頭中首次采用了高抗沖擊和耐熱材料聚苯砜 (PPSU)。PPSU 不僅具有塑料的優點 - 輕巧、具有成本效益、無腐蝕，還具有與金屬相當?shù)膱?jiān)固性。Historically, metal was the material of choice for strength and durability. Metal’s weight, cost and corrosion susceptibility, though, have prompted thermal engineers and liquid cooling system designers to look for alternative materials. As materials evolve, QDs built from high-performance thermoplastics now offer performance that rivals, and in some cases, surpasses their metal counterparts. For example, for the first time the highly impact- and heat-resistant material polyphenylsulfone (PPSU) has been utilized in a QD. PPSU delivers the benefits of plastics—lightweight, cost-effective and non-corroding—with robustness comparable to metal.
壓力、溫度、流速、環境暴露和化學相容性都是選擇合適的 快速接頭的重要因素。其他實際考慮因素包括易用性、重量、成本、無泄漏風險的熱插拔能力以及長時間連接的穩健性。下面的圖表列出了新型 PPSU快速接頭和傳統全金屬快速接頭主要性能參數的對比。Pressure, temperature, flow rate, environmental exposure and chemical compatibility are all important factors in selecting the right QD. Additional real-world considerations include ease of use, weight, cost, the ability to hot swap without risking leaks, and robustness for long periods of connection. The chart below outlines key performance factors of new PPSU QDs compared to traditional all-metal QDs.
Metal or plastic quick disconnects? Key considerations PDF Catalog
金屬或塑料快速斷開接頭？主要考慮因素 PDF Catalog
性能參數
CPC PLQ 系列 (PPSU)
傳統全金屬快速接頭
流體損失
無溢漏，防滴漏；帶壓斷開時沒有溢出
由于金屬部件機械磨損而可能導致流體損失和/或由于腐蝕而導致性能降低
泄漏量
.015cc
.02cc
腐蝕風險
所有塑料部件無腐蝕風險
隨著時間的推移，所有金屬（銅、黃銅甚至不銹鋼）都容易氧化或腐蝕，但金屬/聚合物材料組合接頭具有較低的腐蝕風險
易用性
簡單、輕巧、緊湊、帶輪廓的拇指鎖，便于單手連接；重量比黃銅材質輕 4 倍以上
卡套式接頭需要雙手連接，體積大而沉重
耐用性
穩定、耐用、高性能的熱塑性塑料；抗沖擊性；在不影響結構完整性的情況下耐熱耐潮濕
適用于極端惡劣使用條件（建筑、采礦），但在液體冷卻中通常不需要達到極限所需的技術性能

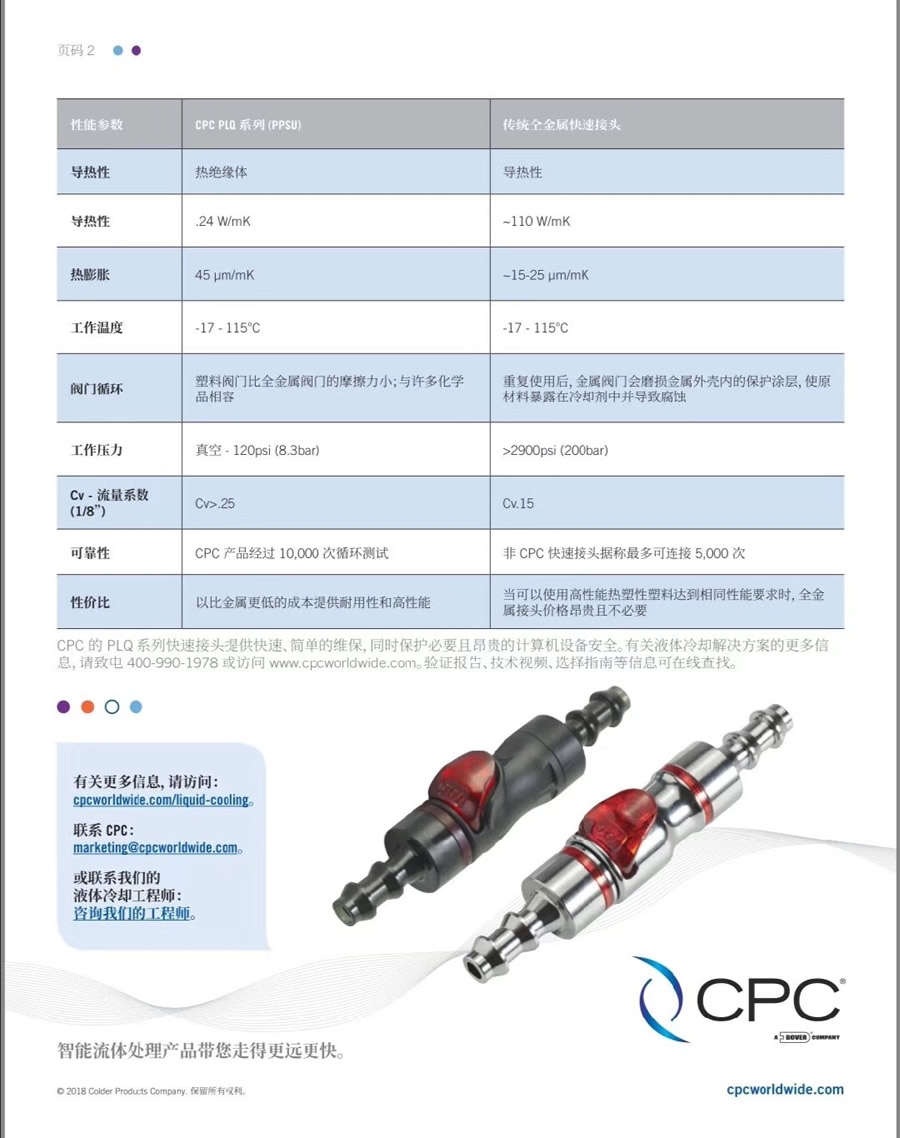

頁碼 2
性能參數
CPC PLQ 系列 (PPSU)
傳統全金屬快速接頭
導熱性
熱絕緣體
導熱性
導熱性
.24 W/mK
~110 W/mK
熱膨脹
45 μm/mK
~15-25 μm/mK
工作溫度
-17 - 115°C
-17 - 115°C
閥門循環
塑料閥門比全金屬閥門的摩擦力小；與許多化學品相容
重復使用后，金屬閥門會磨損金屬外殼內的保護涂層，使原材料暴露在冷卻劑中并導致腐蝕
工作壓力
真空 - 120psi (8.3bar)
>2900psi (200bar)
Cv - 流量系數 (1/8”)
Cv>.25
Cv.15
可靠性
CPC 產品經過 10,000 次循環測試
非 CPC 快速接頭據稱多可連接 5,000 次
性價比
以比金屬更低的成本提供耐用性和高性能
當可以使用高性能熱塑性塑料達到相同性能要求時，全金屬接頭價格昂貴且不必要

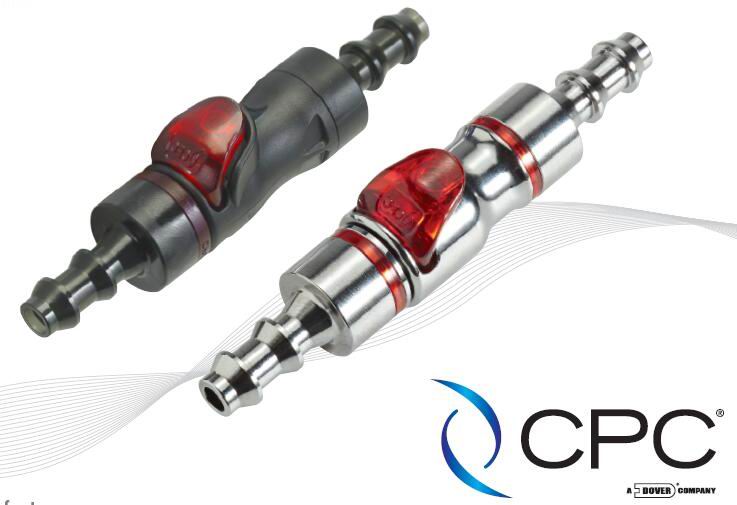

CPC 的 PLQ 系列快速接頭提供快速、簡單的維保，同時保護必要且昂貴的計算機設備安全。CPC’s PLQ Series QDs allow fast, simple service while protecting essential and expensive computing equipment.有關液體冷卻解決方案的更多信息，請致電 18292561696 或訪問 www.miumie.cn。驗證報告、技術視頻、選擇指南等信息可在線查找。
