功能與效益
無溢漏設計
在壓力下斷開也無泄漏
連接后多重密封
提供額外防漏保護
無摩擦閥門
允許長時間處于連接狀態
堅固
能夠承受長期反復使用
允許軸向公差
即便未完全接合仍可以達到全流量
母座和插嘴一體式結構選項
節省空間
Specifications & Cv Value
操作條件 (流體傳輸)
壓力: 真空至 120 psi, 8.3 bar
溫度: -17°C to 115°C
材質
材料: 黃銅
材料表面處理: 鍍鉻
密封圈: 三元乙丙橡膠
顏色: 鍍鉻銅
安裝選項: 螺紋
閥門: 聚砜
閥門彈簧: 不銹鋼
溢出和夾雜空氣: 在0 psi 的壓力下，斷開連接后少于0.025毫升;
在120 psi 的壓力下，斷開連接后少于0.055毫升
RoHS and REACH compliant
Cv值
Cv ~ 1.3 max

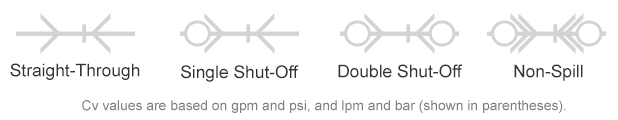

Cv值是以每分鐘加侖及 psi顯示,至于括號中則顯示每分鐘公升及巴
Everis BLQ4 Force to connect
Everis BLQ4 Water Flow 0-2
Everis BLQ4 Water Flow 0-10
警告：壓力、溫度、化學品和工作環境可影響接頭的性能。測試 CPC 產品是否適宜其應用環境屬于客戶責任
| Features |
Benefits |
 |
Non-spill QD designed for liquid cooling of electronics |
|
Reduces assembly time / ergonomic |
|
Blind mate LQ4, latchless, ?" flow |
|
Compact size and low weight |
|
One-piece body: SAE-8 |
|
Increased cooling efficiency |
|
One-piece insert: SAE-6 |
|
Valves designed to allow full flow even when not fully engaged |
|
Connect force: 12 lbf @ 0 psi |
|
Extra protection from contaminants and debris |
|
Redundant sealing when connected |
|
Disconnect under pressure |
|
Friction-free valve |
|
Valving system designed for extended periods in the connected state |
|
Axial engagement tolerance |
|
Able to withstand long-term, repeated use |
Specifications
| Pressure Range: |
Vacuum to 120 psi, 8.3 bar |
| Temperature: |
0°F to 240°F (-17°C to 115°C) |
|
| Materials: |
Brass |
| Material Finish: |
Chrome |
| Seals: |
EPDM |
| Color: |
Chrome Finish |
| Mounting Options: |
Thread |
| Valve: |
Polysulfone |
| Valve Spring: |
Stainless Steel |
| Spillage and Air Inclusion: |
<0.025 cc per disconnect at 0 psi; <0.055 cc per disconnect at 120 psi |
流量值 Cv Valve
BLQ4 Cv ~ 1.3 max
產品
Bodies 母頭
 |
 |
BLQ4D30004
1/4″ Blind Mate SAE-04 Valved In-Line Liquid Cooling Coupling Body |
BLQ4D30006
1/4″ Blind Mate SAE-06 Valved In-Line Liquid Cooling Coupling Body |
 |
 |
BLQ4D30008
1/4" Blind Mate SAE-08 Valved In-Line Liquid Cooling Coupling Body |
BLQ4D31004
1/4″ Blind Mate G 1/4 (BSPP) Valved In-Line Liquid Cooling Coupling Body |
 |
|
BLQ4D31006
1/4″ Blind Mate G 3/8 (BSPP) Valved In-Line Liquid Cooling Coupling Body
|
|
產品Inserts公頭
|
|
BLQ4D46004
1/4″ Blind Mate SAE-04 Valved In-Line Liquid Cooling Coupling Insert |
BLQ4D46006
Everis 1/4" Blind Mate SAE-06 Valved In-Line Liquid Cooling Coupling Insert |
|
|
BLQ4D47004
1/4″ Blind Mate G 1/4 (BSPP) Valved In-Line Liquid Cooling Coupling Insert |
BLQ4D47006
1/4″ Blind Mate G 3/8 (BSPP) Valved In-Line Liquid Cooling Coupling Insert
|

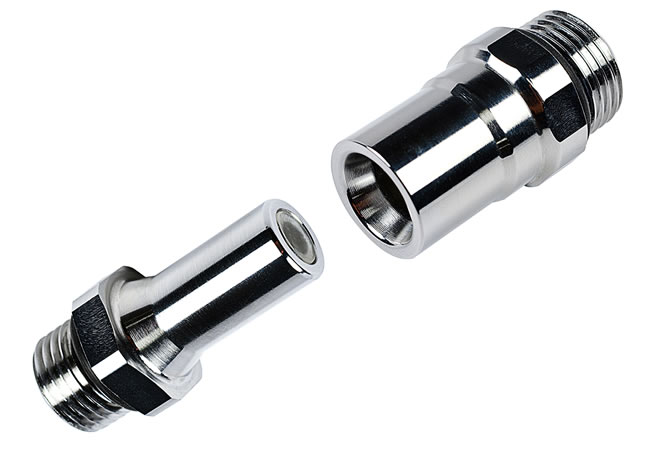

CPC - Everis BLQ4
